دستگاه آیس بانک یک سیستم ذخیره سازی و تأمین برودت می باشد که از آن برای تولید و ذخیره یخ در زمان های کم بار یا ارزان بودن انرژی و استفاده از سرمای ذخیره شده در زمان های اوج مصرف یا نیاز به برودت مورد استفاده قرار می گیرد. این دستگاه عموماً در صنایع لبنی، نوشابه سازی، داروسازی، گلخانه ها، کشتارگاه ها، و سایر صنایع غذایی و شیمیایی کاربرد میتواند داشته باشد که نیاز به تأمین مستمر و سریع برودت دارند. آیس بانک با تولید یخ در مخازن حاوی آب و ذخیره آن به صورت یخ بر روی کویل ها یا صفحات مخصوص، امکان ایجاد سرمای لازم را در بازه های زمانی مختلف فراهم میکند.
ساختار دستگاه آیس بانک معمولاً شامل یک مخزن عایق دار بوده که درون آن آب و کویل های انتقال حرارت از جنس استیل یا مس قرار دارند. درزمان تولید یخ، سیال مبرد از طریق کویل ها عبور می کند و دمای آب را کاهش می دهد تا یخ بر روی کویل ها تشکیل شود. در زمان نیاز به برودت، آب از روی یخ ها عبور داده می شود و خنک می گردد تا به سیستم های مصرف کننده ارسال شود.
یکی از مزیت های کلیدی دستگاه آیس بانک این است که به بهینه سازی مصرف انرژی کمک می کند؛ چرا که تولید یخ معمولاً در زمان های کم باری شبکه برق (مانند شب ها) انجام می شود و در زمان های اوج بار، از سرمای ذخیره شده استفاده می شود. این امر سبب کاهش هزینه های انرژی و افزایش بازدهی سیستم های سرمایشی می شود. به همین دلیل آیس بانک به عنوان یک راهکار هوشمند در مدیریت مصرف انرژی در صنایع مختلف شناخته می شود.
اجزای اصلی دستگاه آیس بانک و توضیحات کامل
دستگاه آیس بانک به عنوان یکی از تجهیزات کلیدی در سیستم های تأمین برودت صنعتی، از بخش ها و اجزای متعددی تشکیل شده است که هر کدام نقش مهمی در عملکرد مؤثر این دستگاه دارند. آشنایی با این اجزا به درک بهتر نحوه عملکرد، نگهداری و بهره برداری بهینه از دستگاه کمک می کند. در ادامه اجزای آیس بانک و وظایف هر یک را به طور کامل شرح می دهیم.
مخزن ذخیره
مخزن اصلی دستگاه آیس بانک محفظه ای استوانه ای یا مکعبی شکل است که وظیفه نگهداری آب و یخ تولیدشده را بر عهده دارد. این مخزن عموماً از جنس فولاد ضدزنگ (استنلس استیل) یا کربن استیل با روکش اپوکسی ساخته می شود تا در برابر خوردگی، زنگ زدگی و تماس طولانی با آب مقاوم باشد.
ویژگی های مهم مخزن ذخیره:
عایق بندی حرارتی: دیواره های مخزن با لایه ای از پلی یورتان یا پشم سنگ عایق کاری شده اند تا تبادل حرارت با محیط بیرونی به حداقل برسد و یخ تولیدشده برای مدت طولانی تری باقی بماند.
ظرفیت های متنوع: بسته به نیاز مصرف کننده، ظرفیت مخزن می تواند از چند هزار لیتر تا ده ها هزار لیتر باشد.
درگاه های دسترسی: برای بازرسی، شستشو و تعمیرات دوره ای، مخزن مجهز به دریچه های مخصوص است.
کویل های حرارتی
کویل ها قلب سیستم سرمایشی آیس بانک به شمار می روند. این لوله ها از جنس استیل یا مس ساخته شده و به صورت مارپیچی یا شبکه ای درون مخزن نصب می شوند.
وظایف کویل ها:
انتقال حرارت از مبرد (سیال سردکننده) به آب داخل مخزن برای تولید یخ روی سطح کویل ها.
تضمین یکنواختی در تشکیل یخ و توزیع برودت در سراسر مخزن.
ویژگی ها:
دارای مقاومت بالا در برابر فشار و خوردگی.
طراحی با قطر و ضخامت بهینه جهت تسهیل تبادل حرارت.
معمولاً دارای سطح صیقلی برای جلوگیری از چسبندگی بیش از حد یخ.
کمپرسور
کمپرسور، نیروی محرک اصلی سیکل تبرید است. این واحد گاز مبرد را متراکم کرده و آن را با فشار بالا به کندانسور می فرستد.
خصوصیات کمپرسور:
بسته به ظرفیت دستگاه، کمپرسور از نوع اسکرو، رفت و برگشتی یا اسکرال انتخاب می شود.
طراحی آن باید متناسب با نوع مبرد (معمولاً R134a، R404a یا آمونیاک) باشد.
کمپرسور مجهز به سیستم های محافظت الکتریکی برای جلوگیری از آسیب در برابر نوسانات برق و اضافه بار است.
کندانسور
کندانسور وظیفه خنک کردن گاز مبرد و تبدیل آن به مایع را دارد. این قطعه به دو صورت هوایی (فن دار) یا آبی (خنک شونده با آب) طراحی می شود.
ویژگی ها:
در کندانسور هوایی، فن های بزرگ وظیفه دفع حرارت به محیط را بر عهده دارند.
در کندانسور آبی، معمولا از برج خنک کننده برای تبادل حرارت استفاده می شود.
جنس کندانسور غالباً از مس با فین های آلومینیومی یا استیل ضد زنگ است.
اواپراتور
در برخی مدل ها، اواپراتور به عنوان بخشی مستقل در مدار تبرید عمل می کند. گاز مبرد با عبور از اواپراتور گرمای آب را جذب می کند و باعث تشکیل یخ بر روی کویل ها می شود.
ویژگی ها:
طراحی بهینه جهت حداکثر تبادل حرارت.
مقاوم در برابر فشار و ضربه.
پمپ سیرکولاسیون آب
پمپ سیرکولاسیون وظیفه جابجایی آب در داخل و خارج از آیس بانک را بر عهده دارد.
کارکردها:
هدایت آب خنک به سمت مصرف کننده ها مانند مبدل های حرارتی یا مخازن فرآیندی.
ایجاد جریان یکنواخت آب برای افزایش بازده انتقال حرارت و ذوب یخ هنگام نیاز.
ویژگی ها:
طراحی متناسب با دبی و هد مورد نیاز سیستم.
بدنه مقاوم در برابر خوردگی و ساییدگی.
سیستم کنترل و ابزار دقیق
دستگاه آیس بانک مجهز به تابلو برق و سیستم های کنترلی است که شامل:
ترموستات ها: برای کنترل دما و جلوگیری از یخ زدگی بیش از حد یا کمبود برودت.
پرشر سوئیچ ها: برای پایش فشار مدار تبرید و جلوگیری از بروز آسیب به کمپرسور.
PLC یا کنترلر هوشمند: جهت مدیریت عملکرد خودکار دستگاه، ثبت داده ها و ارسال آلارم در شرایط اضطراری.
نمایشگرها: برای نمایش دما، فشار و سطح آب یا یخ.
برج خنک کننده (در سیستم های کندانسور آبی)
در صورتی که کندانسور از نوع آبی باشد، برج خنک کننده وظیفه دفع حرارت کندانسور را بر عهده دارد.
ویژگی ها:
بدنه فایبرگلاس یا گالوانیزه با مقاومت بالا در برابر خوردگی.
فن های کم صدا و پربازده.
توزیع یکنواخت آب روی پکینگ ها برای افزایش راندمان تبخیر.
خطوط لوله کشی و شیرآلات
دستگاه آیس بانک دارای مجموعه ای از خطوط لوله و شیرآلات است که وظایف زیر را انجام می دهند:
انتقال مبرد بین کمپرسور، کندانسور و کویل ها.
انتقال آب خنک به سیستم مصرف و بازگشت آن به مخزن.
تخلیه، پر کردن و شستشوی مخزن.
ویژگی ها:
جنس لوله ها و شیرآلات از استیل یا مس برای جلوگیری از خوردگی.
نصب شیرهای اطمینان و شیرهای یک طرفه برای ایمنی سیستم.
عایق های حرارتی
تمامی بخش های در تماس با سیالات سرد (مخزن، لوله ها و کویل ها) با عایق هایی از جنس پلی یورتان، پشم سنگ یا فوم های مخصوص عایق کاری می شوند تا از هدررفت انرژی جلوگیری شود.
عایق ها باعث بهبود بهره وری انرژی و کاهش هزینه های عملیاتی می شوند.
دستگاه آیس بانک یک سیستم مهندسی شده با اجزای دقیق و هماهنگ است که برای ذخیره و تأمین برودت در صنایع مختلف طراحی شده است. هر جزء آن، از مخزن و کویل ها گرفته تا کمپرسور، کندانسور، پمپ ها و سیستم کنترلی، نقش ویژه ای در بهینه سازی مصرف انرژی و تأمین برودت مطمئن ایفا می کند. طراحی، انتخاب و نگهداری درست این اجزا تأثیر مستقیمی بر عملکرد و عمر مفید دستگاه دارد و آگاهی از وظایف هر بخش برای اپراتورها و مهندسان صنعت ضروری است.
جهت دریافت قیمت و اطلاعات مورد نیاز با شماره 02188722027 و موبایل 09126147685 با گروه صنعتی ناب زیست تولید کننده انواع دستگاههای آیس بانک تماس بگیرید.

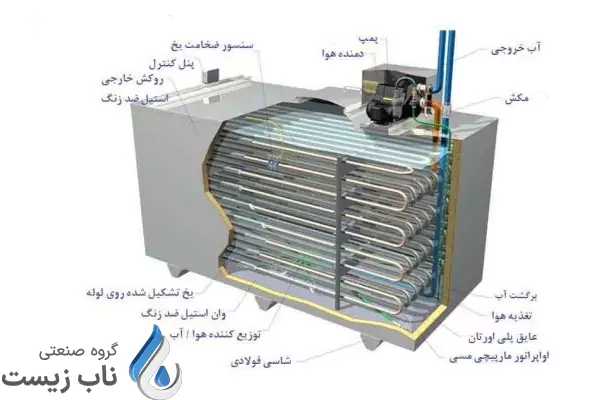

اجزای آیس بانک
